浦而曼伸縮量尺

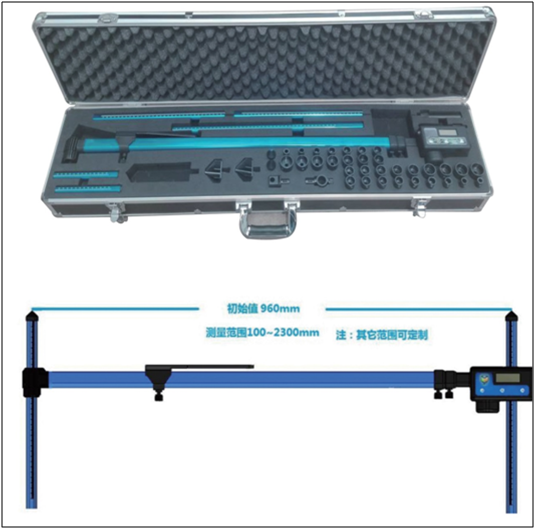

測量范圍：200mm-2250mm。測量誤差：1mm。

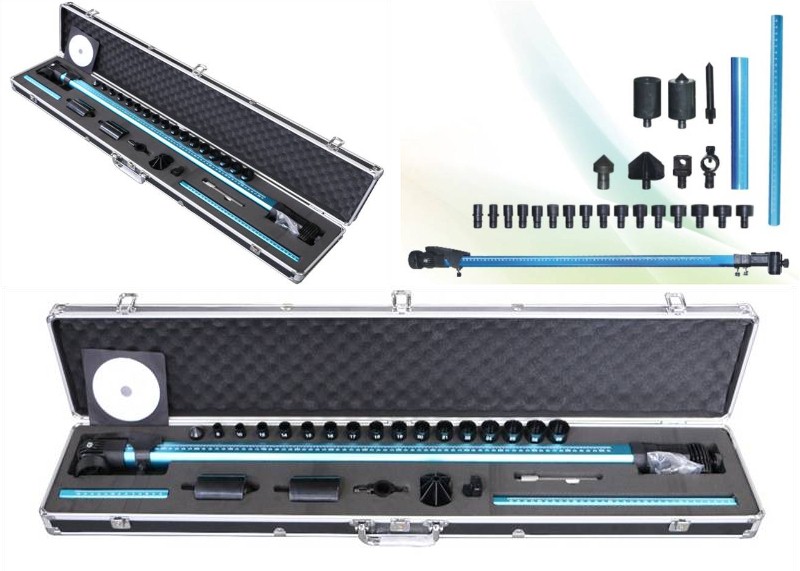

伸縮量尺包含測量主尺、測量標尺、螺紋探針、磁性探頭、磁性探頭加長座、三維轉換接頭、小定位探頭、螺帽探頭等。

設備組成及安裝

浦而曼電子車身測量系統由移動式機柜、電子伸縮測量尺、計算機、電子測量軟件、打印機等組成。

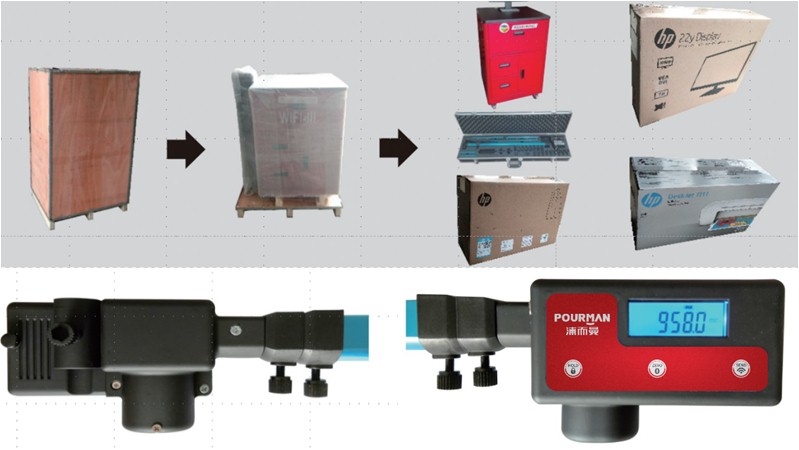

打開包裝，組裝電腦。

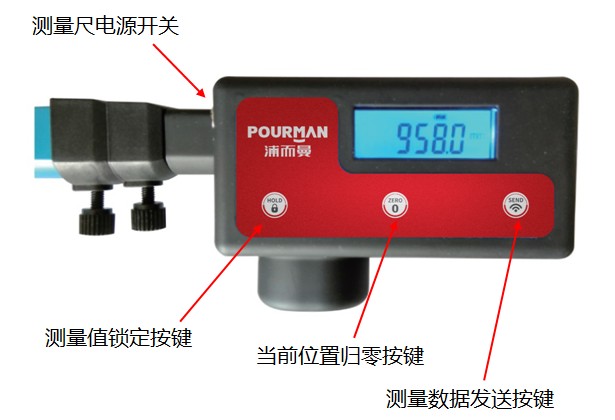

將電池放入電子測量尺后面的電池倉內（如配備充電電池，請先將電池充滿電），單次按壓電源開關鍵（ON/OFF）,測量尺顯示屏上會出現初始值和測量?jī)x待機狀態界面。

軟件的使用

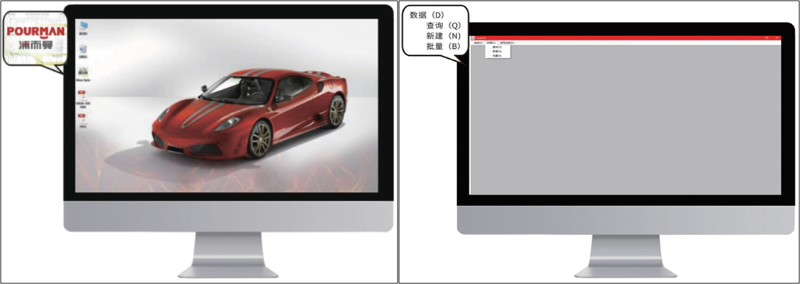

① 在電腦桌面上雙擊測量軟件圖標，運行測量應用程序。

② 進入測量軟件，依次單擊（數據）按鈕—（查詢）按鈕圖標。

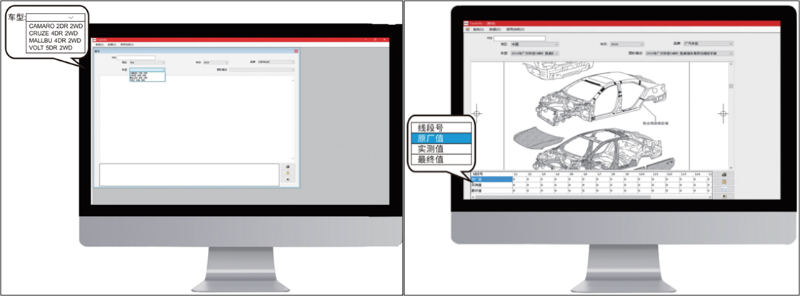

③ 進入查詢界面，依次選擇按鈕圖標：地區—年份—品牌—車型—圖形描述。

④ 查找出車型相應數據文件。

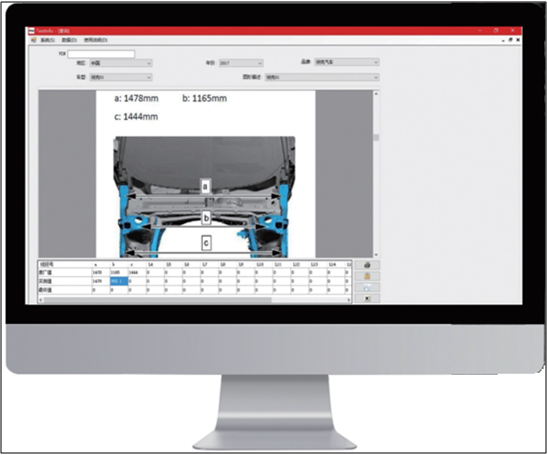

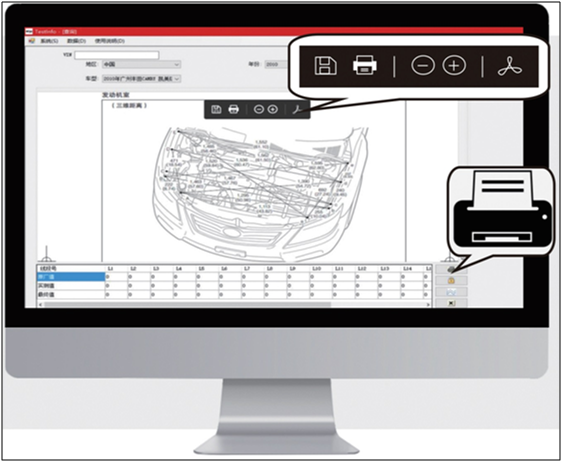

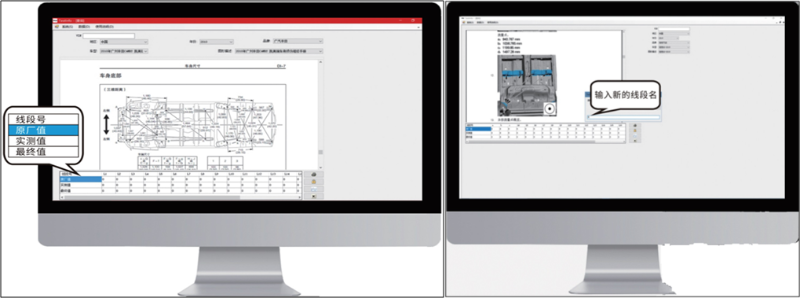

⑤ 確定要檢測或維修的區域，在數據文件中查找原始數據，并在數據表格中編輯線段號或名稱，并錄入車輛數據庫中顯示的原廠值。

⑥ 更改線段號。

⑦ 錄入原廠值。

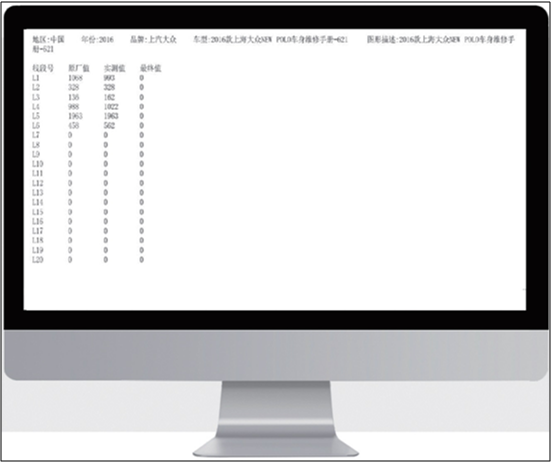

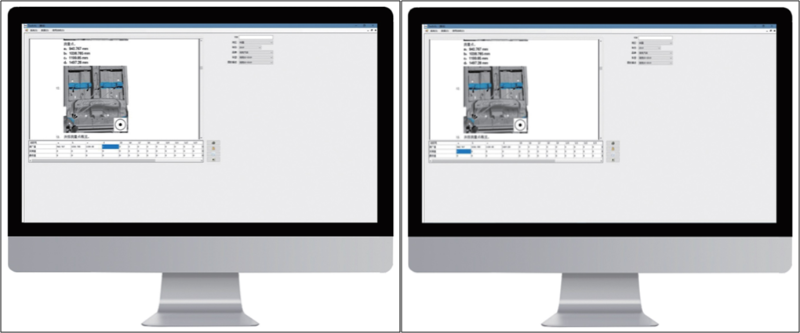

⑧ 錄入要檢測部位尺寸的原廠值后，將鼠標移到實測值行中第一個空格，準備接收實測中，測量尺傳輸?shù)臄?shù)值。

量尺的使用

打開電子測量工具箱，取出電子測量主尺。

安裝好電池，開機檢查通訊是否正常（屏顯OK狀態，無線連接圖標正常顯示）。

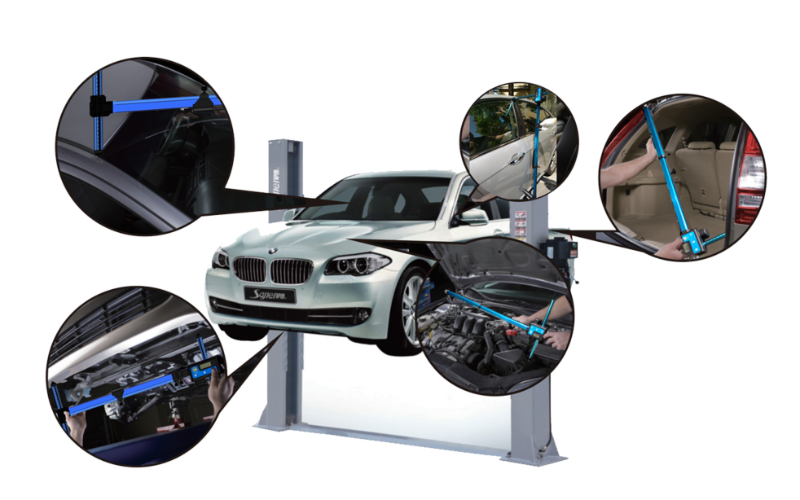

根據之前在軟件中確定的測量車身的點、螺絲、孔或邊線，選擇相應的探頭，到車輛上進行測量。

點按（發送鍵）測量的數據可以傳輸?shù)接?jì)算機軟件中。并自動跳轉到下一個數據錄入框。（傳輸數據的位置為當前狀態下對應的激活表格方框）。
