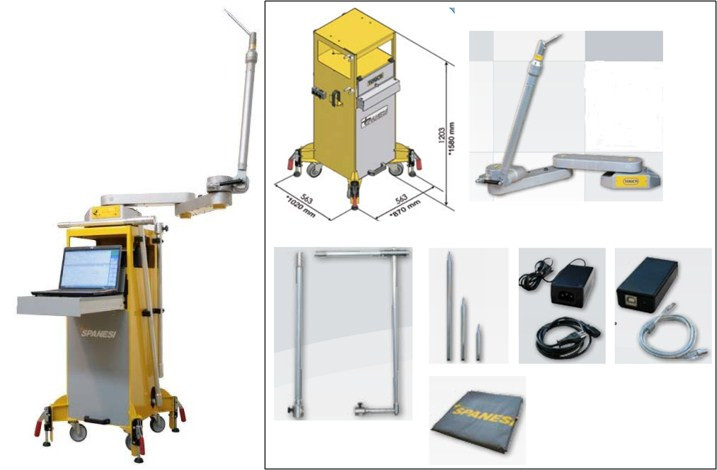

售后維修常見的電子測量系統有Car-o-liner、斯潘內錫等測量系統，使用自由臂電子測量頭進行測量，自由臂由多節可以轉動的關節性連接，每?jī)蓚€(gè)臂之間都可以在一個平面內360°轉動，多節的轉動能夠?qū)崿F(xiàn)空間三維移動，能夠移動到任意位置，在自由臂關節連接處有角度位移傳感器，會實現傳輸空間位置到計算機上，計算機能夠據此得出測量點的三維數據。

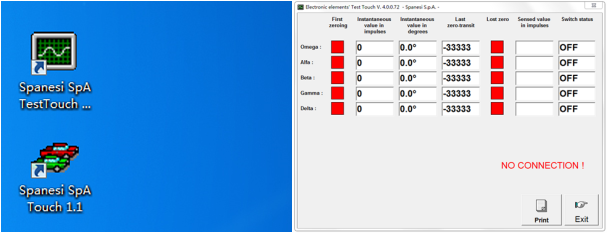

電子測量軟件安裝完成后，在屏幕上會顯示兩個快捷圖標。

雙擊 SPANESI Test Touch 圖標連接電腦藍牙與測量臂。

前后左右上下移動測量臂，觀察到界面中所有紅色方塊變綠即表示此位置測量臂傳感器已激活。

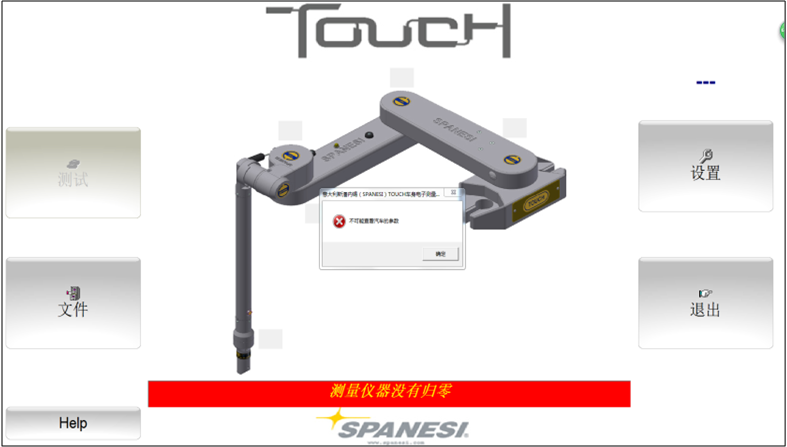

雙擊 SPANESI SPA Touch圖標，打開測量軟件。

測量臂激活后，可以直接點擊“文件”進入工單。

使滑尺的每個角度、關節活動，以激活滑尺。

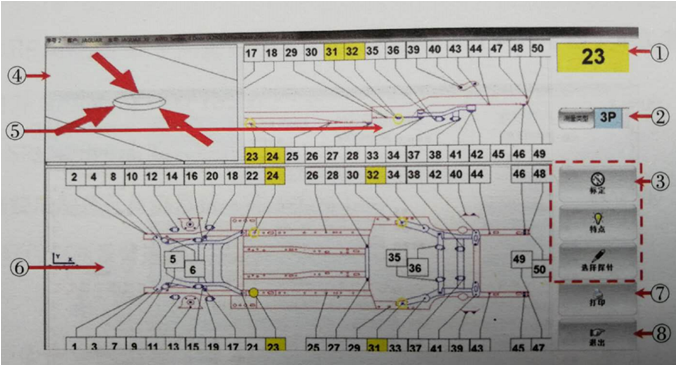

① 測量點編號 ② 測量類型 ③ 測量功能選項 ④ 測量點示意圖

⑤ 測量側視圖 ⑥ 車輛俯視圖 ⑦ 打印 ⑧ 退出

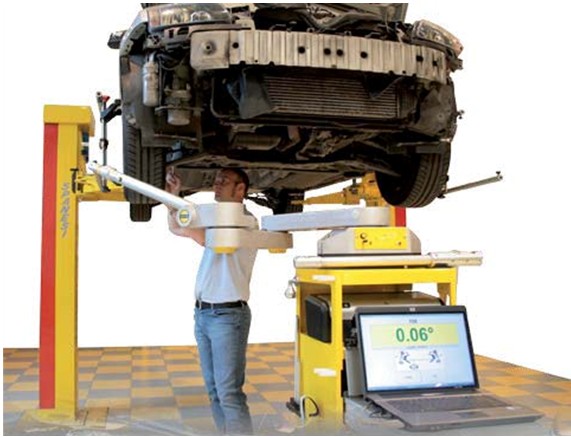

車身裝配點測量

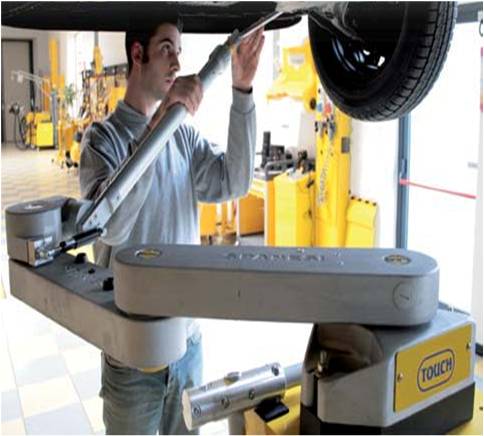

（1）直接將測量探針移動到系統標示的裝配點即可測量

（2）在測量點附近系統會發出提示音

（3）在測量點位置按下測量臂上黃色按鈕進行測量

（4）系統會自動定位出測量點的空間位置，并與廠家原始數據對比，得到偏移誤差。
