大型修理廠的選址非常重要，應有足夠的臨街面，我們建議位置具備如下條件：
1) 地塊宜位于汽車園區、汽車產業集中區域、城市經濟中心或者具有發展?jié)摿Φ膮^(qū)域。
2) 地塊應臨近城市主干道，交通便利，客流量大。
3) 地塊形狀規整，有足夠的臨街面以利于形象展示。

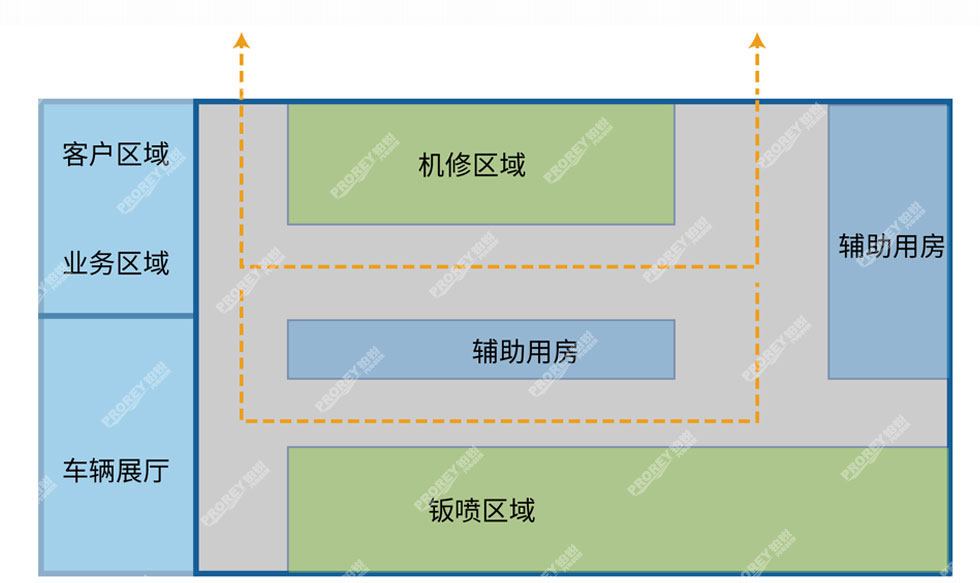

布局圖Layout diagram

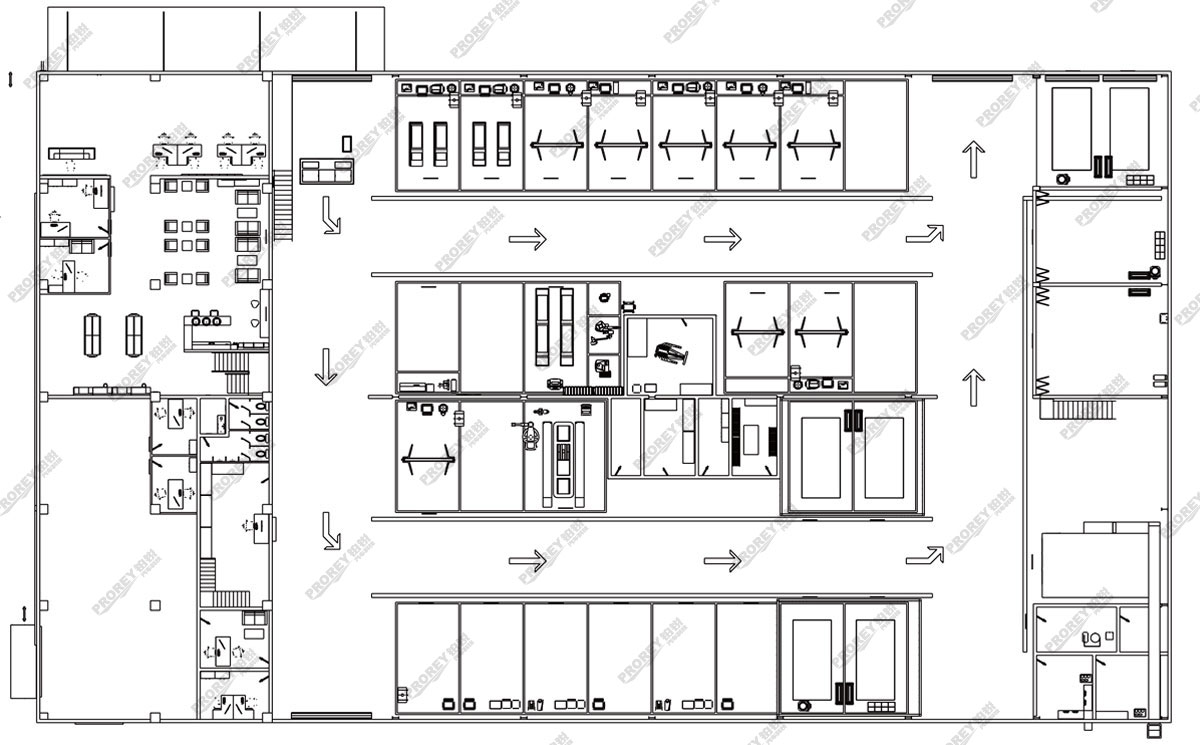

平面圖floor plan
汽車維修全功能中心站，其總體設計、平面布局、空間尺寸以及建筑結構需要滿足辦公活動功能區、汽車維修功能區、儲存輔助功能區的空間及工藝流程要求。
汽車維修功能區主要包括：預檢工位、機修工位、新能源工位、大修間、輪胎服務區、剎車檢測、 鈑金工位、鋁焊工位、打磨工位、 噴漆工位、烤漆房、調漆間及物料房、洗車工位、美容工位。
儲藏與輔助功能區主要包括：配件庫、危險品庫、 專用工具室、保修件庫 、油品庫、鈑金儲藏間、空壓機房。
關于維修車間，從管理、車流、倉儲等的規劃角度看，各功能區的布局應該相對集中，車間劃分為機修、鈑金、噴漆三個功能區。

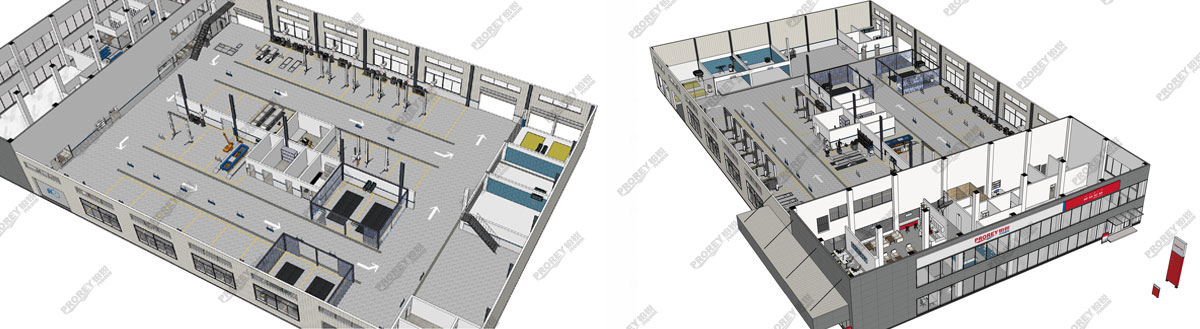

鳥瞰圖aerial view
隨著國家對VOC排放環保監管力度的加大，在集中有效治理的同時，可以對原來的生產工藝進行優化以提高作業效率，所以建立鈑噴中心是汽修行業的發展趨勢。將傳統的鈑噴工藝進行標準化分解成為流水化作業，可以使鈑噴作業效率提高60%以上，減少了車主的鈑噴工藝等待時間，也極大地提高了生產效益。
根據鈑噴作業的場地設施、管理方式和設備條件的不同，可以分為硬流水和軟流水兩種方式。硬流水線設備投入力度大，生產效率高，由于要求工藝流程節拍固定，很容易造成瓶頸作業而形成資源浪費。軟流水線則是原有生產工藝進行優化以實行柔性管理，可以根據車輛生產實際要求進行作業的流程彈性調整，對生產管理人員的要求很高，避免造成流程的脫節和銜接困難的現象。

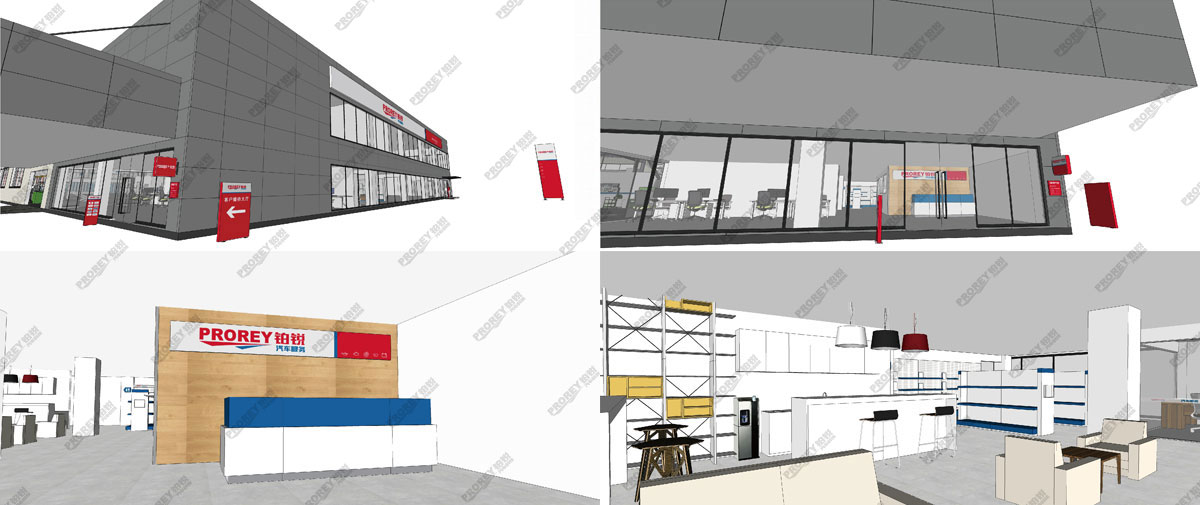

接待區The reception area

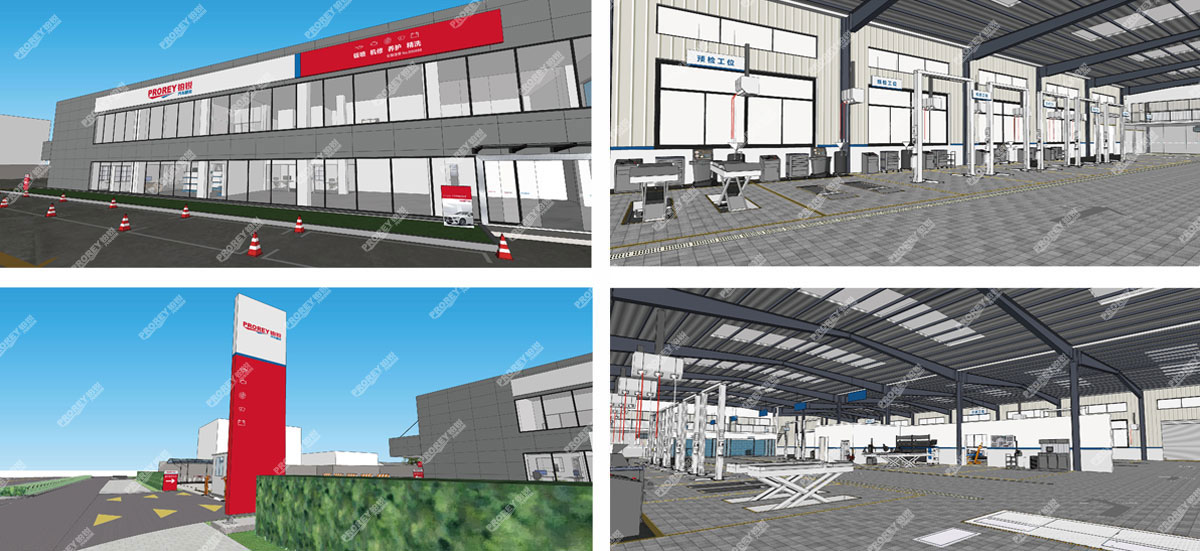

局部圖Local figure
維修站的總體環境：整個車間光線充足，盡量采取自然光，比如調漆室，并保證工位照明有合適的照度、色溫等。
機電維修區和鈑噴維修區分開，以減少鈑金噪音、打磨和油漆氣味的影響。車間懸掛工位標識牌，工位、設備和工具規劃整齊。
維修車間工位線設置清晰明了，在剪式舉升機突出地面的邊緣用警示線標志，邊框線區分出工具車和三箱（新、廢、待處理）的位置。

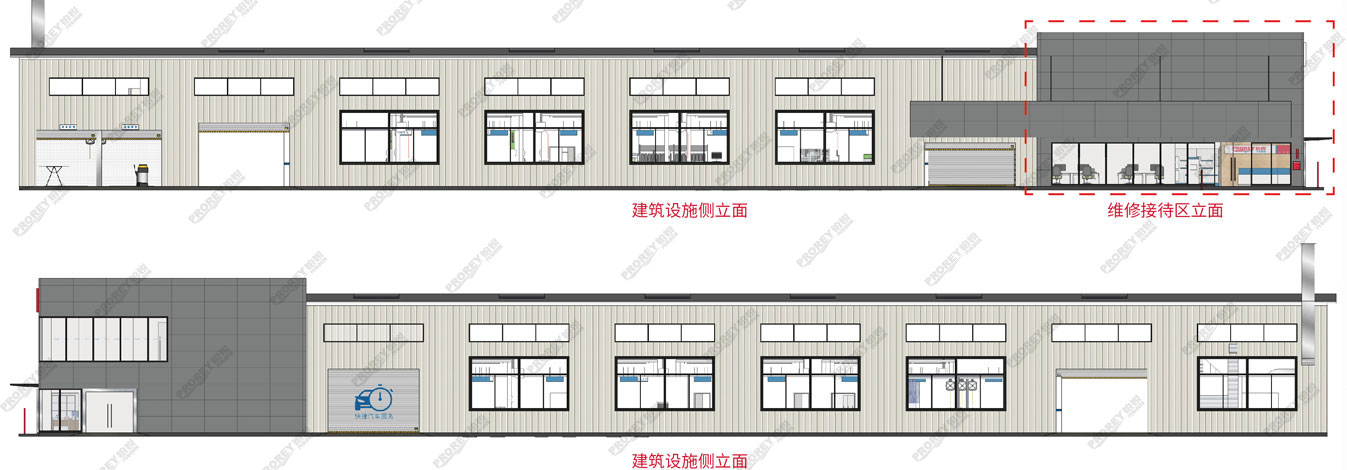

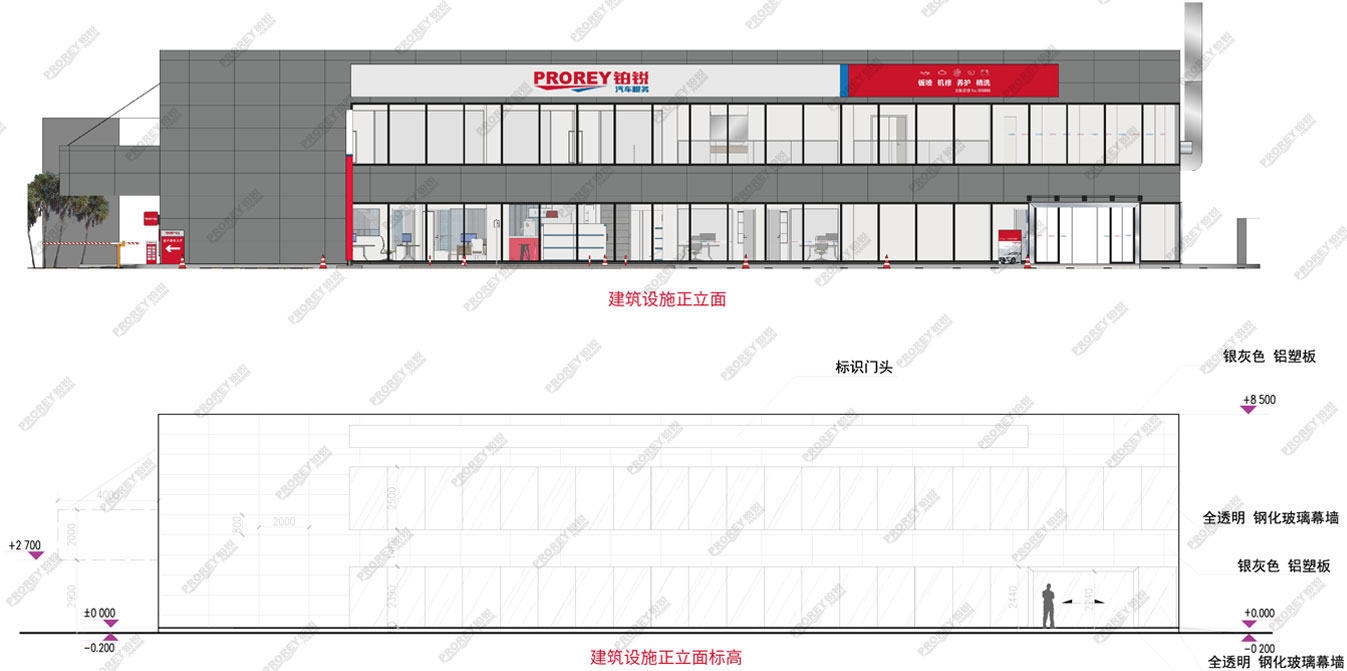

外立面圖Facade figure

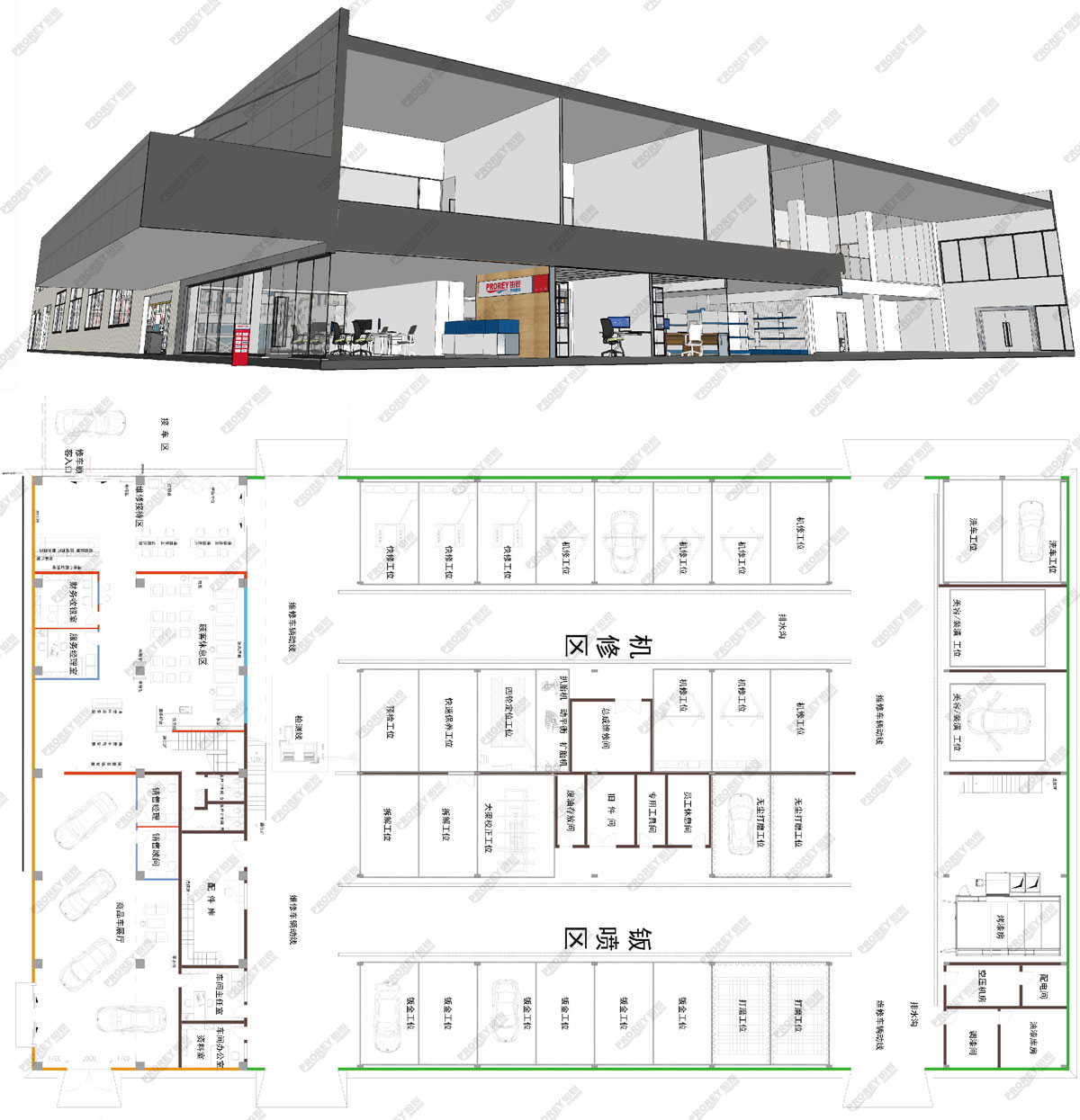

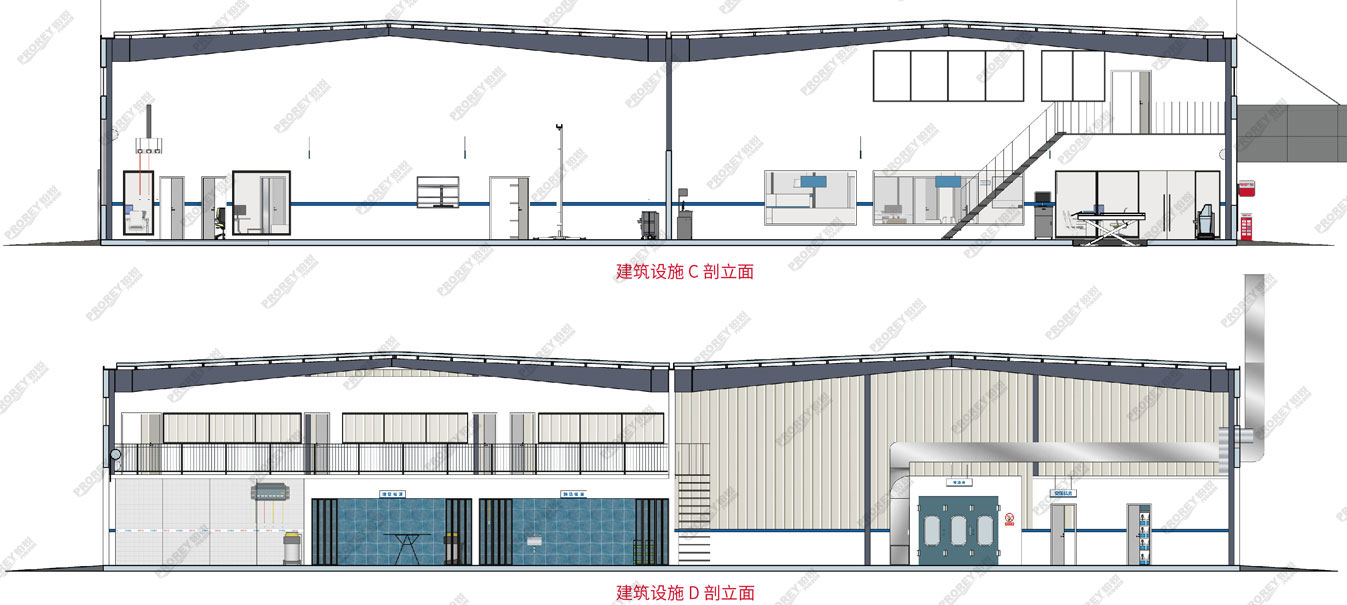

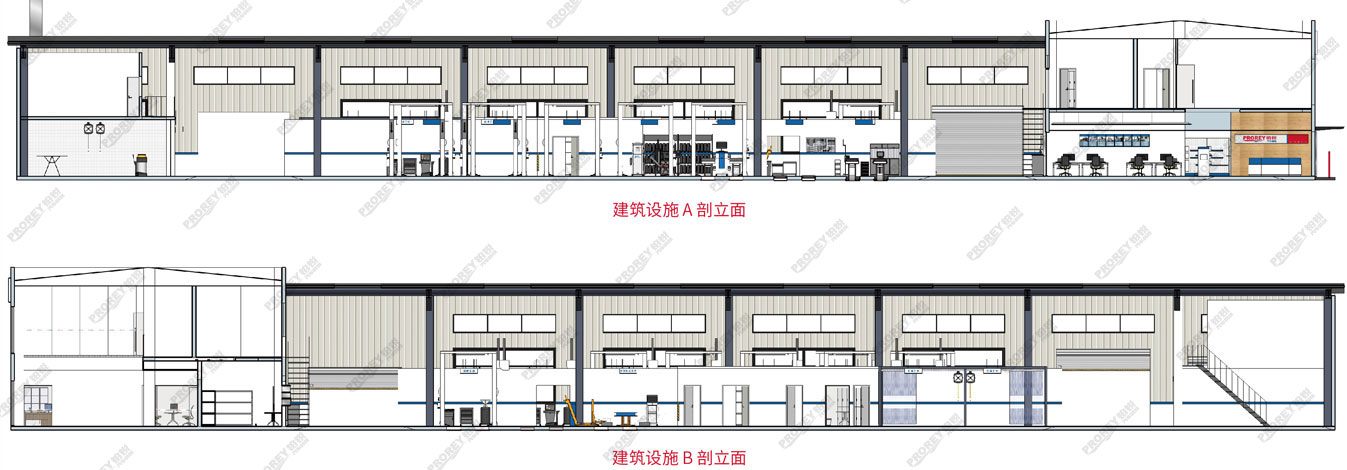

斷面透視圖Sectional perspective
