為什么要重視壓縮空氣系統和空壓機房的匹配？避免空壓機房配置和管路設施不合理，造成壓縮空氣不純凈，使油、水、灰塵、雜質，易造成噴漆返工和氣動設…
Compressed air and air compressor room system 壓縮空氣系統和空壓機房系統方案
-
-
為什么要重視空壓機和壓縮空氣動力系統的匹配？
空壓機運轉時間長，如何正確選型才能節省大量電費？空壓機是維修車間的供氣保障，如何匹配才能在一臺空壓機發生故障時，也不影響維修業務？如何選擇管材，避免管材選擇不當，產生銹蝕，內徑隨時間逐步變小，氣流量降低。如何科學設計管道回路，合理排水，設置閥門，以正確發揮管路性能。避免空壓機房配置和管路設施不合理，造成壓縮空氣不純凈，使油、水、灰塵、雜質，易造成噴漆返工和氣動設備工具損耗。
大氣中含有腐蝕性的氣體、水蒸氣、碳?xì)浠衔锏入s質，每立方米的空氣中大約混有1億4千萬個固體微粒，這些雜質中有80％以上的顆粒直徑小于2μm，在壓縮氣體時產生的高溫和氧化作用，會導致壓縮機潤滑油品質下降，并呈強酸性，將很輕易進入壓縮空氣系統中對車間管路和氣動設備工具產生不良的影響，所以對空壓機房配置和車間管路材料有非常高的要求。
prorey
Design and matching of piping system 管路系統的設計和匹配
管材
為了減少壓縮空氣中的水分、氧化物和雜質進入壓縮空氣系統中對車間管路和氣動設備工具產生不良的影響，建議不使用鍍鋅管，PPR管和PVC管。現在汽車維修站通常采用的材料有兩種。
? PVR管路：管道永不生銹、無氧化，充分保障供氣系統和氣動工具的使用壽命，減少設備及氣動工具維修保養的成本支出，硬度和韌性適中，耐候性好，耐壓大，易安裝維護，外形美觀。
?
薄壁不銹鋼管路：強度高，熱傳導率低，具有良好的延展性和韌性，對沖撞能有很強的吸收能力，抗震和抗沖擊性能強，具有優良的耐磨損耐疲勞特性； 優良的防火和防輻射性能，較好的高溫強度，低溫不變脆等優點，符合終生使用的條件。
-

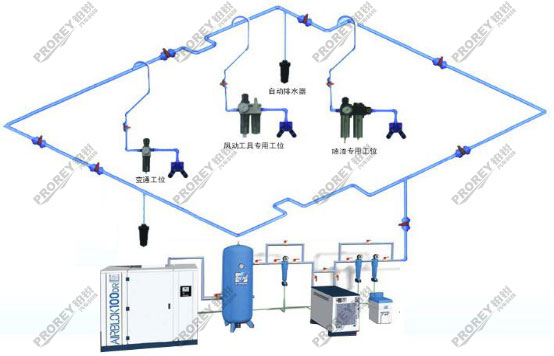

管路系統的設計 ? 環形設計，保持氣壓恒定，避免壓降過大設備工具無法正常使用。

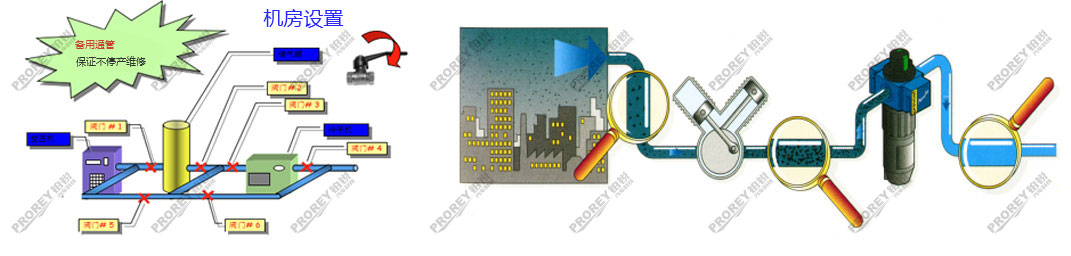

? 分段設置閥門，便于故障維修時，供氣不停止。
? 采用鵝頸，防止水進入各個工位的供氣站。
? 整場的管道系統采用環形落差設計帶有一點傾斜度0.2%-0.5%，便于水分排出，在管道的最低處設置自動排水閥，主要管道需要設置排水。
? 分離過濾水、油、雜質，保障噴漆效果，延長工具設備使用壽命。
? 到穩壓的作用，并避免空壓機頻繁啟動。
-
-

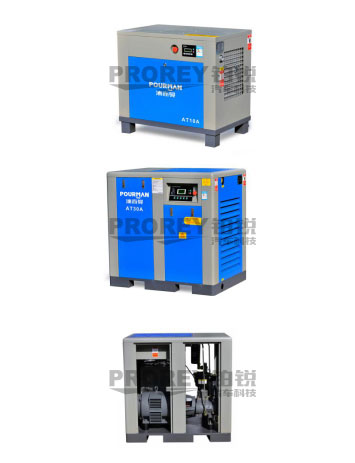

Permanent magnet inverter air compressor永磁變頻空壓機
汽車修理廠的空壓機運轉時間較長，是維修生產必不可少的產品，運轉成本較高。在空壓機的運轉周期中實際上的電費消耗占到了75%，購買成本和維保成本只占到了25%，所以節能是非常重要的課題，能為維修站節省大量金錢。
? 高效率節能：永磁變頻空壓機沒有勵磁系統損耗，提高了5-12%的效率，整體上比工頻空壓機節能35%-45%
? 噪音低：永磁變頻空壓機運轉噪音低，提升工作環境舒適度。
? 結構簡單，體積小：由于取消了勵磁繞組和電源，結構簡單可靠，維護方便。
以汽車4S站常用的22KW空壓機為例，每年節約的電費驚人。一臺22KW的普通工頻空壓機，一年運轉時間為3600小時，電費按照0.65元計算，則一年的電費為22KWX3600X0.65=51480元。如果使用變頻空壓機，一年節省的費用是51480元X40%=20592元。節省的電費不到一年就能收回空壓機的成本。

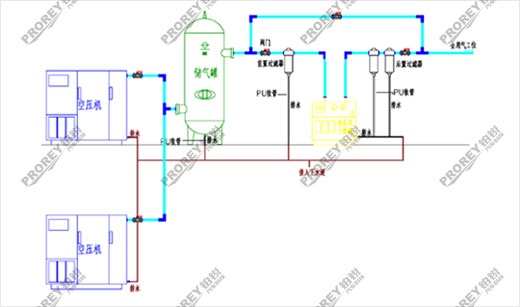

Air compressor parallel system 空壓機并聯系統
-
-
空壓機并聯系統的合理設置
強烈推薦汽車4S站空壓機房采取兩臺螺桿空壓機的并聯配置， 由于單臺空壓機溫度降低可以提供較高的產氣效率，并能達到節能的效果。如一臺15KW的空壓機可以用2臺7.5KW的空壓機并聯，效果好，具有1+1＞2的效果，并且在一臺空壓機發生故障而維修時，另外一臺能正常工作而不影響維修車間的正常生產。
Stainless steel lubricating oil line 空壓機房配置
-
-
一般配置在車間的陰處，避免太陽直曬。要求面積在3米X5米的空間，空壓機房的入口不小于1.5米，房間高度不小于3米，配備380V和220V的電源開關供空壓機和冷干機供電。
設置進氣風機和排氣風機，保障空壓機供氣充足，降低空壓機房環境溫度，提高供氣量，延長設備使用壽命。
照明采用防爆系統。
冷干機的流量需要和空壓機流量匹配，降低空氣溫度，使壓縮空氣中的水達到冷凝露點而從壓縮空氣中析出。
空壓機房的過濾器的流量必須空壓機匹配，去除過濾壓縮空氣中的油、水和雜質。在高密度和運動速度高的空氣中，含有大量的微塵對壓縮空氣設備會造成很大的損害。另外，普通空氣的相對濕度能夠達到100%,導致風動工具上一些部件生銹，破壞潤滑劑的成份，在溫度低時還會使空氣凍結。
空壓機房的地基平整牢固，以降低振動和噪音。
管路連接需要設置旁路，以便于維修。
儲氣罐的容量通常在1M3 以上，起到恒壓效果。
