廣汽豐田飛鷹鋁車身修復方案

作者：編輯：來源：發布日期： 2020.10.23

信息摘要：

我們已經為超過200+以上的廣汽豐田4S站提供了鋁車身修復設備和工具，我們快捷的供應鏈和便捷的售后服務贏得了客戶好評，歡迎廣大用戶咨詢交流。

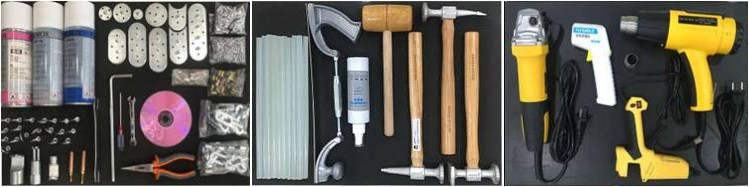

序號	產品名稱	品牌	型號	規格	圖片	組件及輔件數量
以下清單為必配項目
1	鋁車身修復介子機	飛鷹	FY-206L	作用：用于鋁合金車身外板修復，通過機器焊接把維修介子牢牢的焊接于待維修鋁合金鈑件表面，再通過合適的拉拔工具對損傷位置進行修復。技術要求： 1.輸入電壓 220v，具有過壓、過流等保護功能 d.輸出電流不小于:10000A 2.電容容量不小于：99000UF。 3.輸出電壓范圍不小于：50-200V且輸出電壓可調節 4.暫載率不小于：80% 5.絕緣等級： H 6.焊槍電纜長度不小于：5.0m 7.焊接螺柱尺寸不少于:3mm、4mm、5mm、6mm等4種 8.可以根據焊接螺柱自動調節電流，無需手動調節		主機1臺
2	鋁合金維修工具車	飛鷹	FY-235L	作用：需配備能夠放置以上序號為2-12號工具的工具車（工具能夠一一對應安放整齊）技術要求： 1.整個工具車釆用鍍膜防銹鍍鋅材料,帶拉拔器專用掛架包括快速拉力器專用掛架、強力拉力器專用掛架、快速拉力器專用掛架，掛架采用2mm鍍鋅鋼板一次成型 2.工具車臺面采用實木材料，可承受鈑金敲擊和溶劑腐蝕 3.抽屜裝有自吸軌道,可防止抽屜自動打開,保證了使用安全 4.工具托描述:要求工具托的材質采用高密度環保EVA，無味無毒，符合RoHS標準除拉力器、拉拔器外，帶塑料泡棉工具拖，且工具拖上雕刻有工具投影孔位，與所配工具可以一對應		工具車1臺
三抽屜鋁合金維修工具車配套
3	四腳強力拉拔器	飛鷹	FY-101	作用：用于快速修復鋁合金車身變形，拉拔力量大，作業效率高。技術要求： 1.長度不低于:800mm，厚度不小于10mm，確保在拉拔器修復過程中不會損壞 2.拉拔器到達設定拉拔高度后，拉拔手柄可自動鎖死和定位，無需手動調節 3.支撐腳打開角度不小于:90度 d.模具鑄做一體成型，堅固耐用		1把
4	兩腳強力拉拔器	飛鷹	FY-102	作用：用于快速修復鋁合金車身變形，拉拔力量大，作業效率高。技術要求： 1.長度不小于800mm，厚度不小于10mm，確保拉拔器在修復過程中不會損壞 2.鋁合金鑄鋁橫梁，帶有自動鎖死功能 c.模具鑄做一體成型，堅固耐用 3.拉拔器到達設定拉拔高度后，拉拔手柄可自動鎖死和定位，無需手動調節		1把
5	快速拉力器	飛鷹	FY-103	作用：用于快速修復鋁合金車身變形，特別適用于精修較小的凹痕快速修復，拉拔力量大，作業效率高技術要求： 1.帶圓盤，圓盤直徑不小于150mm 2.要求模具鑄做一體成型，堅固耐用 3.拉鉤連接的中軸為方形結構，拉拔過程中中軸不會旋轉，保證拉拔強度		1把
6	勾式拉錘	飛鷹	FY-118	作用：拉拔連接于車身的介子使用，帶包膠手柄和絕緣滑塊技術要求： 1.要求表面鍍鉻處理，不易生銹 2.滑錘手柄采用包膠絕緣處理		1把
7	氣動吸盤	飛鷹	FY-119	作用：用于快速修復車身彈性變形，吸盤自動牢牢吸附于帶維修區 域，通過慣性滑錘，快速修復變形，滑塊絕緣處理。技術要求： 1.工作壓力范圍：4-8bar 2.吸盤直徑不小于150mm 3.錘桿表面鍍鉻處理 4.滑錘手柄采用包膠絕緣處理		1把
8	拉鉤	飛鷹	FY-104	作用：用于連接介子和拉拔器，使拉拔器拉力傳遞至修復區域，用于鋁植釘拉拔，可一次拉拔多個鋁釘，可安裝在勾式拉錘上技術要求： 1.高強度鍍鋅材質		1個
9	4mm介子連接器	飛鷹	FY-105	作用：用于連接4mm拉帽，安裝于勾式拉錘上，對單點鋁釘進行拉拔技術要求： 1.高強度鍍鋅材質		1個
10	5mm介子連接器	飛鷹	FY-106	作用：用于連接5mm拉帽，安裝于兩腳/四腳強力拉拔器上，對單點鋁釘進行拉拔技術要求： 1.高強度鍍鋅材質		1個
11	內部孔徑為4mm 拉環	飛鷹	FY-107	作用：安裝于4mm的鋁植釘上面，適用于變形量較大的凹陷快速修復，拉桿串連以后，可多點同時拉拔。技術要求：高強度鍍鋅材質，用于鋁植釘拉拔數量要求：大于或者等于20個		1套
12	內部孔徑為4mm 拉帽	飛鷹	FY-108	作用：安裝于4mm的鋁植釘上面，后面連接4MM介子連接器，用于鋁植釘拉拔，適用于變形量小的凹陷快速修復，單點拉拔。技術要求：高強度鍍鋅材質 數量要求：大于或者等于20個		1包
13	內部孔徑為5mm 拉環	飛鷹	FY-109	作用：安裝于5mm的鋁植釘上面，適用于變形量較大的凹陷快速修復，拉桿串連以后，可多點同時拉拔。性能要求：高強度鍍鋅材質，用于鋁植釘拉拔數量要求：大于或者等于20個		1套
14	內部孔徑為5mm 拉帽	飛鷹	FY-110	作用：安裝于5mm的鋁植釘上面，后面連接5MM介子連接器，用于鋁植釘拉拔，適用于變形量小的凹陷快速修復，單點拉拔。性能要求：高強度鍍鋅材質 數量要求：大于或者等于20個		1包
15	不傷漆專用介子	飛鷹	FY-124	作用：表面涂融化后的EVA樹脂，粘接于受損表面，結合拉拔器拉拔，當做無痕修復使用性能要求：材質：高強度鍍鋅板 b.介子帶拉環 數量要求：大于或者等于10個/包		1套
16	4mm鋁硅植釘	飛鷹	FY-111	作用：焊接于鋁合金車身表面的介子技術要求： 1.直徑：4mm 2.長度不小于：15mm 3.材質：鋁硅數量要求：大于或者等于100個		1包
17	5mm鋁硅植釘	飛鷹	FY-112	作用：焊接于鋁合金車身表面的介子性能要求： 1.直徑：5mm 2.長度不小于：15mm 3.材質：鋁硅數量要求：大于或者等于100個		1包
18	內部孔徑為4mm 植釘頭	飛鷹	FY-113	作用：安裝于焊槍之上，內部安裝鋁植釘，用于焊接鋁植釘技術要求： 1.材質：鉑鉻銅（熔點高、阻值小，不易發熱） 2.內部孔徑：4mm		1個
19	內部孔徑為5mm 植釘頭	飛鷹	FY-114	作用：安裝于焊槍之上，內部安裝鋁植釘，用于焊接鋁植釘技術要求： 1.材質：鉑鉻銅（熔點高、阻值小，不易發熱） 2.內部孔徑：5mm		1個
20	專用工具一套	飛鷹	FY-115	作用：用于修復機更換植釘配件，保養檢修機器，切割鋁釘?shù)茸饔?br> 技術要求： 1.斜口鉗1把 2.開口扳手1把 3.螺絲刀1把 4.拉桿1個		1套
21	培訓技術資料	飛鷹	FY-129	作用：使維修技師能夠自主學習，鋁合金車身維修相關知識，能夠?qū)?鋁合金外板的凹陷進行標準化的修復 光盤內容應包括以下內容： 1.鋁修復工具和設備的使用介紹 2.鋁外板修復的注意要領 3.鋁外板損傷修理流程 4.鋁合金外板的收火作業		1張
22	EVA棒狀樹脂	飛鷹	FY-123	作用：軟化EVA棒狀樹脂當做粘結劑使用，連接不傷漆專用介子，當做無痕修復使用技術要求： 1.直徑：12mm 2.長度：250mm 3.材質：高強度EVA 數量要求：大于或者等于20跟		1包
23	鈑金銼刀	飛鷹	FY-117	作用：用于汽車車身修復，銼削鋁植釘，使其表面達到平整而又光滑無痕的要求。使用鈑金整形銼削的表面不會留下劃痕，無需對其進行拋光處理即可馬上噴漆，也可以用作車身維修質量檢查。技術要求： 1.刀片尺寸：350×35×4mm 2.材質為鉻釩合金，更堅硬耐 3.刀片可彎曲		1套
24	專用清潔除膠劑	飛鷹	FY-125	作用：去除漆面粘結劑，去除漆面油污，漆面清潔技術要求： 1.去除粘結劑，不傷漆面，能清潔漆面油污等雜質，不含甲苯， 2.容量不小于：200ml每瓶		1瓶
25	木錘	飛鷹	FY-120	作用：用于鋁合金表面敲擊，錘頭實木，被錘擊的鋁合金部位表面不受損壞。技術要求： 1.全長不小于300mm，頭寬不大于80mm 2.材質：進口櫸木 3.重量不小于：180g		1把
26	鋁錘套裝	飛鷹	FY-121	作用：作為鋁車身修復的專用工具，敲擊后不會沾黏鐵粉，適用于修復鋁合金凹陷變形，不會造成凹痕。技術要求： 1.鶴嘴平面精整錘一把，重量不超過0.5磅，錘柄設計長度不長于300mm 2.曲面精整線型錘一把，重量不超過0.5磅，錘柄設計長度不長于300mm 3.雙頭平面標準錘一把，重量不超過0.5磅，錘柄設計長度不長于300mm 4.要求錘頭硬度不小于HB150 5.重量輕操作方便，不易造成勞損。		1套
27	熱熔膠槍	飛鷹	FY-122	作用：用于軟化EVA棒狀樹脂，且軟化加熱溫度可調，不會出現過熱或不融化現象。技術要求： 1.額定電壓：220V 2.最低加熱溫度不高于60℃ 3.最高加熱溫度不低于120℃，且溫度可調 d.膠槍帶專用支架		1套
28	鋁車身專用打磨機	飛鷹	FY-116	作用：用于打磨車身維修區域，打磨干凈且不傷鋁合金材質，打磨區 域用于焊接植釘修復。技術要求： 1.額定電壓：220V 2.空載轉速不低于：10000rpm 3.打磨盤直徑不大于：100mm 4.必須配專業的鋁合金打磨耗材		1套
29	工業加熱槍	飛鷹	FY-125	作用：用于鋁合金維修時加熱，防止對鋁合金拉拔時產生撕裂危險 技術要求： 1.直柄式加熱器 2.電壓220v 3.功率：1600w 4.最大電流8A 5.溫度10檔可調，最高輸出溫度不低于650度，且具有過熱保護功能		1套
30	無觸點溫度計	飛鷹	FY-121	作用：用于實時監測鋁合金表面溫度，防止過度加熱對鋁合金產生硬度下降的危害技術要求： 1.紅外測溫儀 2.激光指示可以方便地瞄準目標； 3.測溫范圍應該能夠覆蓋：-20℃--400攝氏度		1把
31	顯影劑	飛鷹	FY-122	作用：用于檢查鋁合金表面各種的裂紋，漏洞及不連續性滲透。能應用于汽車鋁合金裂紋檢測 數量要求： 1.裂痕測試1瓶 2.清潔劑1瓶 3.顯影劑1瓶 4.500毫升/瓶		1套
以下清單為選配項目
32	鋁車身焊機	飛鷹	FY-255L	作用：用于焊接鋁合金外板的撕裂，穿孔等損傷修復 技術要求： 1.采用PET熱壓成型的控制面板， 2.采用最先進的DSP控制技術，一鍵智能化選擇鋁車身、鋼車身、不繡鋼、銅等多種材料的焊接模式 3.設備信息自動存儲功能讓操作者無需重新設置即可保存焊接參數，省時安全 4.采用IGBT逆變脈沖技術及軟開關控制技術，高效節能、焊接穩定、變形小，可保持材料的機械特性。 5.火花小，起弧快，焊后處理少、周邊部件受損少，能對多種材質的車身快速輕松完美焊接。 6.鋁合金模具底座美觀耐用且?guī)в袆x車腳輪g.配有石墨軟管鋁合金焊接專用焊槍技術參數； 7.輸入電壓：400/220V 8.輸入電流：15A 9.額定功率：10KVA 10.輸出電壓：35A/15.7V-310A/34V 11.暫載率：220A/95%		1臺
33	防護隔簾	飛鷹	FY-115L	作用：保證汽車維修質量和維修操作安全，避免鋁粉對車間的污染和爆炸設備技術標準：材質: 上部 (白色部分，防火材料玻璃纖維編制而成)/下部(黑色部分，陶瓷纖維編織而成，并涂有蛭石圖層): 14盎司，雙邊增強乙烯樹脂。中間部分: 0.5毫米乙烯樹脂，透明可在外部進行觀察。防火滿足CFM和NFPA-701標準 國家防火等級：A級,粉塵過慮等級H級 標準及參數: 1.滿足防火標準 CFM, NFPA-701和ASTM E-84 Class 1 2.耐溫2300華氏度，約1260攝氏度 3.低溫-20華氏度，約零下7攝氏度 4.防紫外線，有害化合物，不會發霉 5.抗拉強度220 lbs./sq. in. h.防靜電功能		1米
34	防爆集塵器	飛鷹	FLY-585EX	作用：特種防爆工業集塵器FLY-585EX-Ⅱ適用于安全地抽吸鋁塵、粉塵漆塵乃至玻璃纖維和碳纖維增強塑料等易燃易爆品粉末，集中收集成到集塵器內部，防靜電過濾器保證過濾效果避免二次污染，過濾后只余下純凈空氣技術要求: 1.通過德國權威認證機構TUV防爆產品認證及體系認證，符合最新ATEX II 1/3D Ex h tc IIIC T 135°C Dc IP6594/9/EC防爆等級Zone 22的要求 , 能抽吸干燥的易燃性粉塵 2.新型防靜電集塵軟管帶有用于氣動工具的內置吸塵接口 3.抗靜電功能在工作過程中防止靜電技術參數：電壓：220V1hp 功率：2.2kW 供氣壓力：3-6bar 最大空氣流量：270m3/h 最大真空度： -220mbar 過濾面積：4m2 集塵容量：30L 噪音：65dB（A）保護類型：IP5x/IP65（ATEX） ATEX認證：EX II 1/3D Ex h tc IIIC T 135°C Dc IP65/C E認證：CE 0365		1臺
35	防爆插頭	飛鷹	FY-304	作用：用于連接機器用電，具有防灰塵，防靜電，有效阻燃等優點 性能要求： 1.四芯 32A 2.電壓380-400V 3.全銅導電柱 4.防護等級：IP44		1個
36	防爆插頭	飛鷹	FY-305	作用：用于連接機器用電，具有防灰塵，防靜電，有效阻燃等優點 性能要求： 1.三芯 16A 2.電壓220-250V 3.全銅導電柱 4.防護等級：IP44		1個
37	防爆電箱	飛鷹	FY-303	作用:用于鋁合金維修工位，防治插拔電源開關產生火花和靜電，保障鋁合金工位安全性能要求: 1.防水插座：2套 2.三相四線63A漏電斷路器：1 個 3.三相32A空氣開關：1個 4.單相16A空氣開關：1個 5.三相四線工業插座：1個 6.單相三線工業插座：1個		1套
38	鋁車身修復專用墊鐵	飛鷹	FY-306	作用：用于鋁合金車身修復，放于板件內側，敲擊墊鐵用性能要求： 1.共12件包括：大墩型鈑金塑鋼墊塊、圓鏟型鈑金塑鋼墊塊、鏟型鈑金塑鋼墊塊、折痕棒型鈑金塑鋼墊塊、椎棒型鈑金塑鋼墊塊、頭型鈑金塑鋼墊塊、大馬蹄型鈑金塑鋼墊塊、馬蹄型鈑金塑鋼墊塊、通用型、墩型鈑金塑鋼墊塊、彎鏟型鈑金塑鋼墊塊、月牙型鈑金塑鋼墊塊 2.材質：高硬度塑鋼 3.帶塑料泡棉工具拖		1套
39	鋁車身修復專用撬棍	飛鷹	FY-307	作用：用于車身外班手工修復 性能要求： 1.4件鈑金撬棒美式580、小彎560、直棒450、單頭240m 2.1件鈑金銼刀架調整型14 3.6件鈑金用打板L型125×255、T型137X255、大直板92X110、小直板48x110、中丸70x110、小丸48x110 4.帶塑料泡棉工具拖 5.工具材質：鑄鐵鍍鋅		1套
